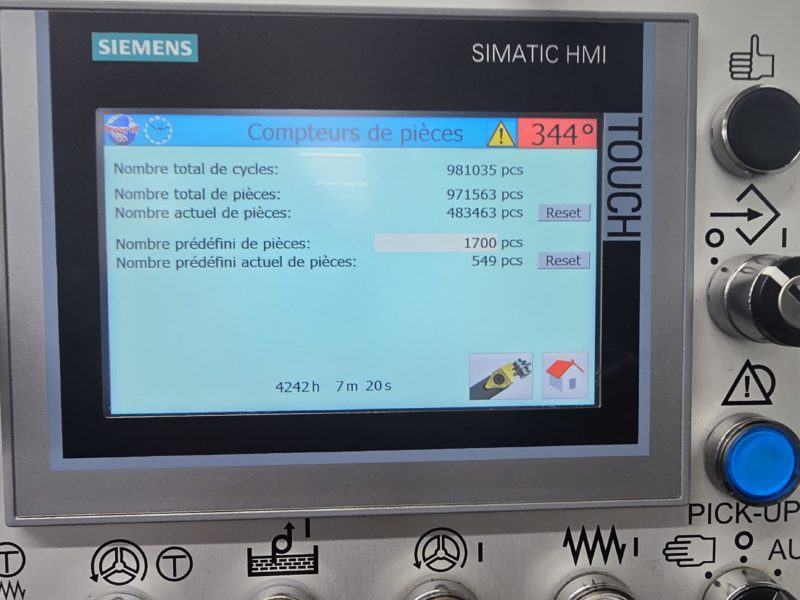

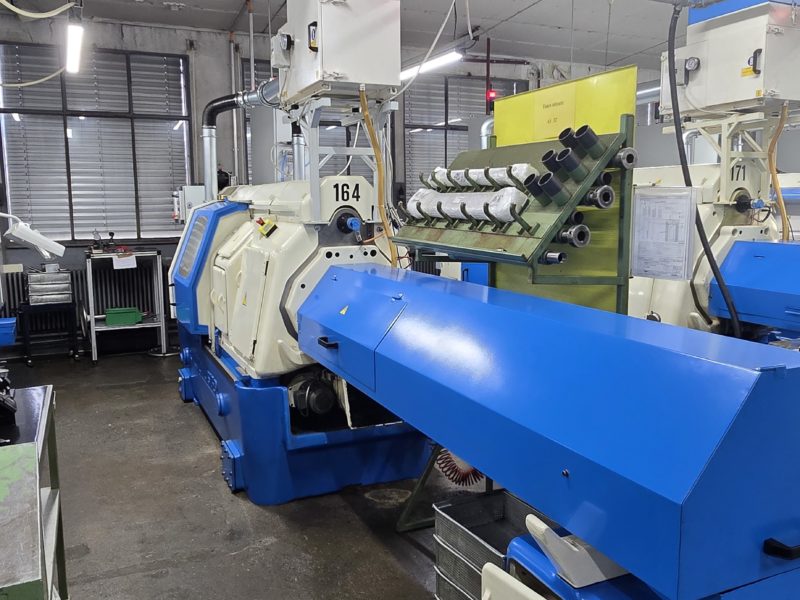

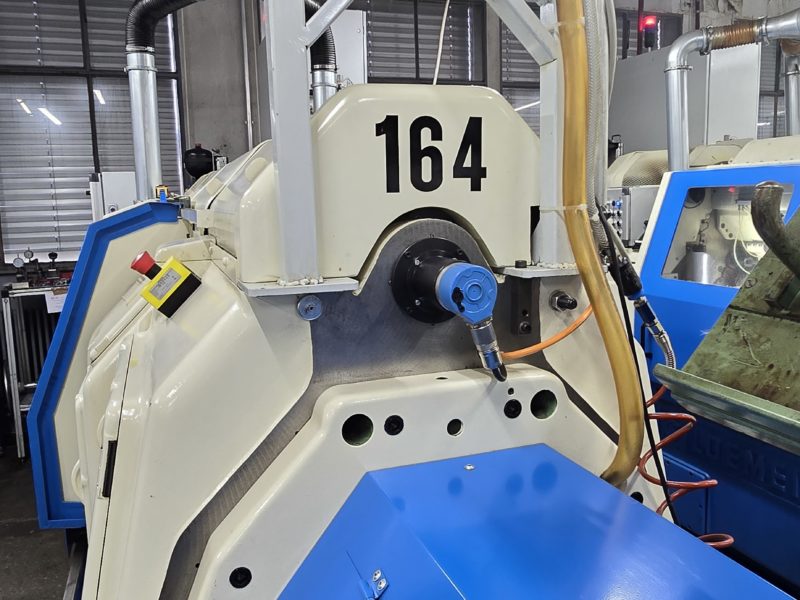

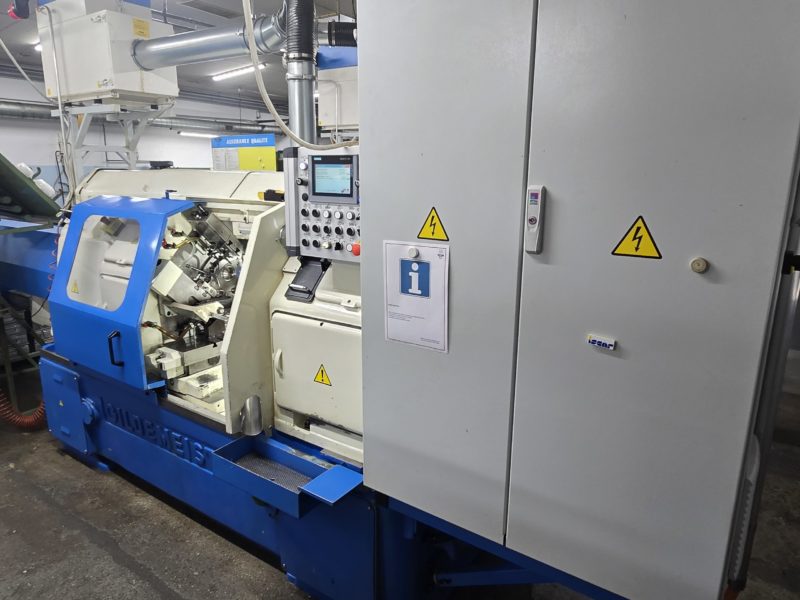

Gildemeister AS32 W164

Caractéristiques techniques

1. Bâti et encombrement
Encombrement au sol avec embarreur
Longueur 6216mm
Largeur
1230mm
Hauteur
2130mm

Poids

8500kg

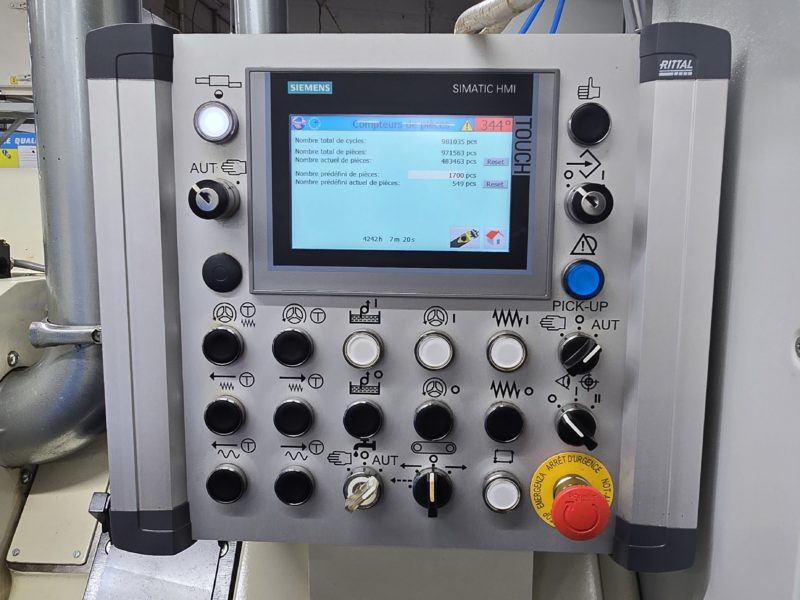

2. Commande électrique
tension 380 V, triphasé 50 Hz
fusibles 50 A
3. Commande pneumatique

–

commande uniquement pour le dispositif de prise pièces
commande pour la fermeture et l’ouverture de la pince
commande pour l’avance et le retour du dispositif
4. Entraînement
entraînement par moteur 1500t/min, triphasé 15kw
6 courroies trapézoïdales SPZ 1687 LW (9.5×1700)
pignons pour n/tourd minute de 342 à 3080 tours
pignons pour temps de cycle de 2.4 sec à 78.5 sec
2 embrayages de travail normal et rapide
1 frein électrique

5.

Serrage et avances des barres
pinces de serrage de Ø 16.5 mm à 32.6 mm
serrage mécanique par came
pinces de ravitaillements de Ø 16.5 mm à 32.6 mm
avance barres, mécanique par came et levier réglable

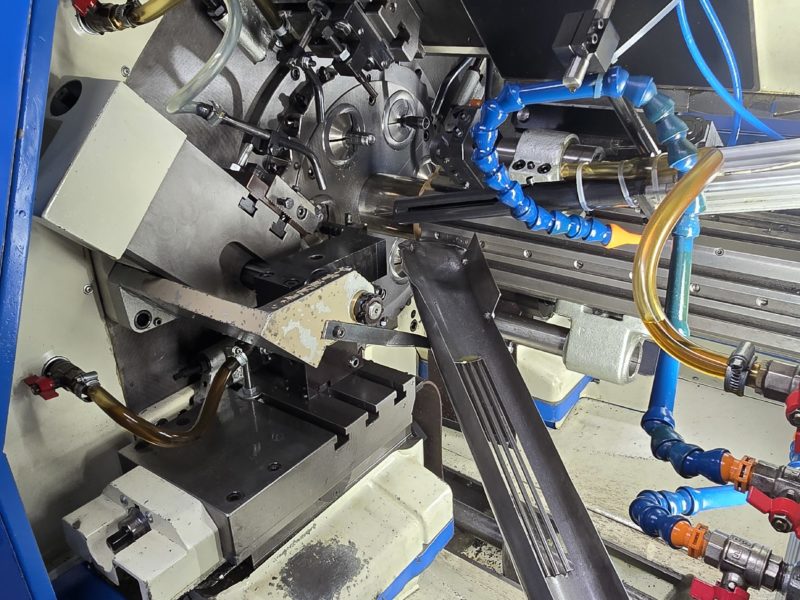

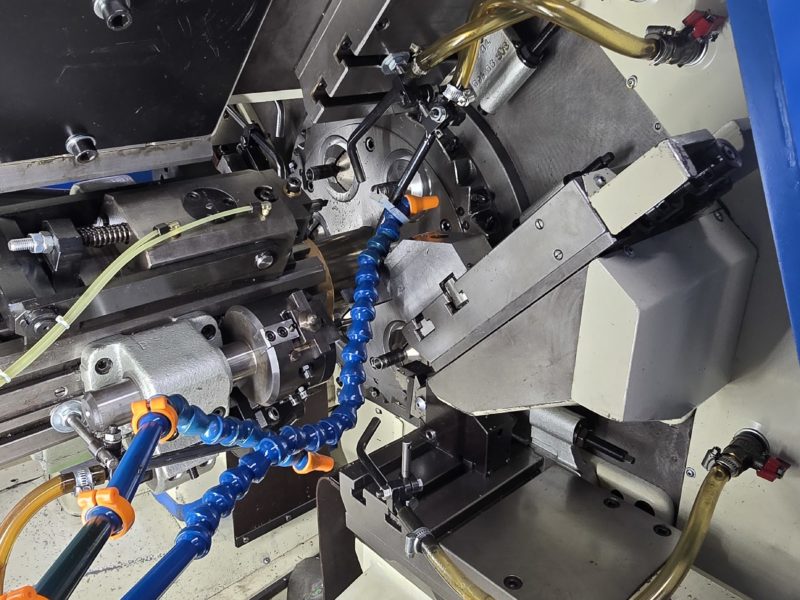

6. Usinage

capacité maxi 32 mm
utilisation de barres ou de tubes
capacité actuelle et recommandée Ø 30.6 mm
usinage indépendant pour chaque opération
6 chariots transversaux (pos 1 et 6)
5 opérations axiales (pos 1-5)
1 dispositif de prise pièces (pos 6)

7. Graissage et arrosage

graissage centralisé par bain d’huile pour les pignons et cames, contenance du réservoir 40
litres
graissage sous pression en huile fraîche pour les broches et chariots, contenance du
réservoir 10 litres
arrosage central par pompe d’un débit de 120 litres minutes
contenance du bac d’huile de coupe d’environ 600 litres
