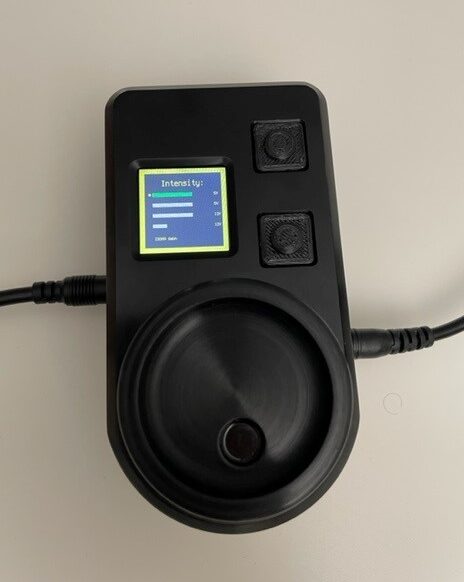

Home Boitier de commande
Contrôle de la lumière pour les LED.Commande d’éclairage pour 4 lampes LED.
Affichage intégré de l’intensité et de la couleur. 2 boutons et un encodeur rotatif sont intégrés pour un contrôle facile.

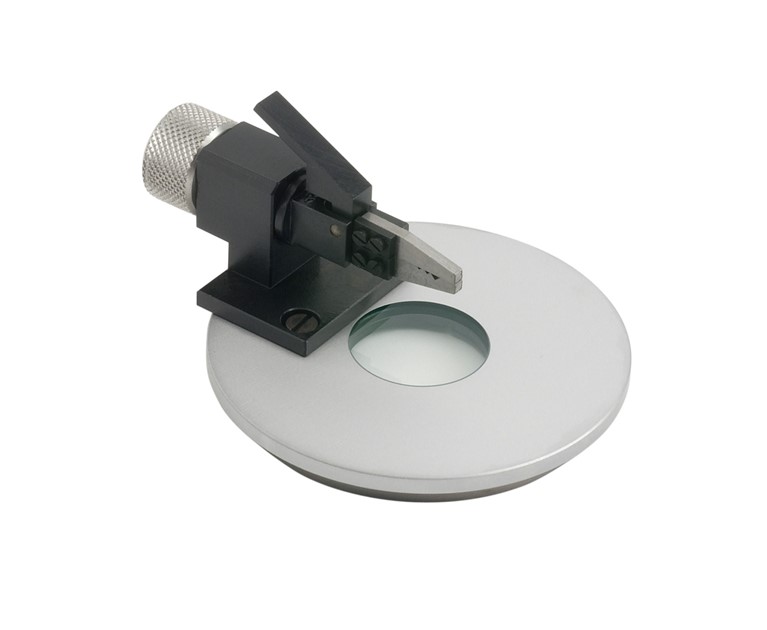

Dispositif de contrôle avec becs acier
monté sur plaque de base chromée avec cône de 5°, au centre une plaque en verre pour application en lumière diascopique, la pièce est tenue entre les becs en acier de 2mm munis d’encoches en V par la force du ressort, axe rotatif cranté à 3×90°

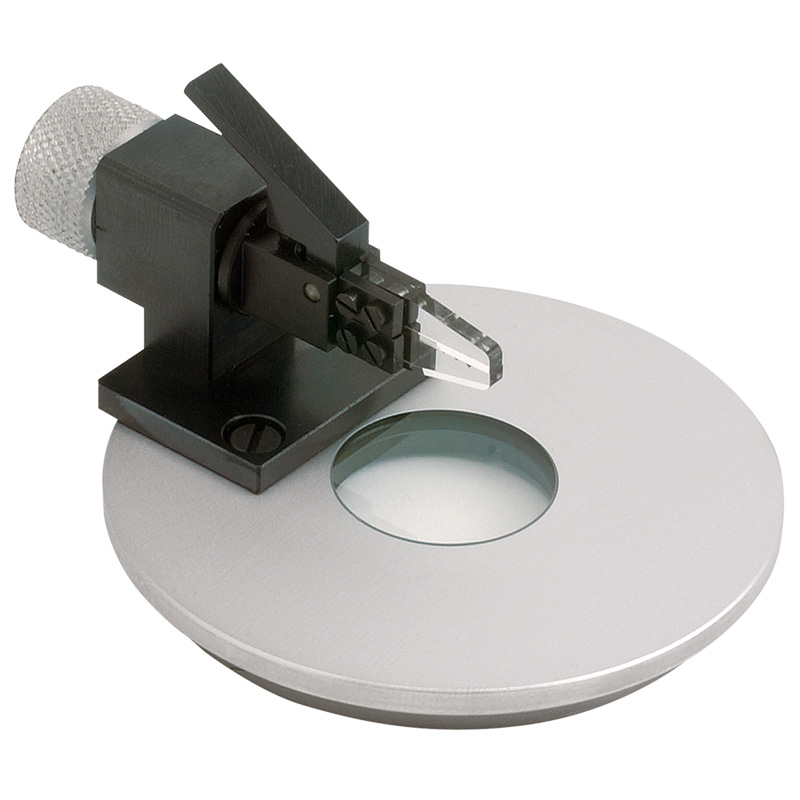

Monté sur plaque de base chromée avec cône de 5°, au centre une plaque en verre pour application en lumière diascopique, la pièce est tenue entre les becs en verre 2mm munis d’encoches en V par la force du ressort, axe rotatif cranté à 3×90°
Avec des rouleaux de précision, trempé et rectifié. 2 roues de pression intèrchangables . Ø de contrôle de 0,5mm à 12,0mm. déplacement en hauteur au moyen d’un levier de fixation, exactitude de mal-rond 0,003mm déplacement fin manuel par courroie-O en caoutchouc, arrêt de la pièce réglable.

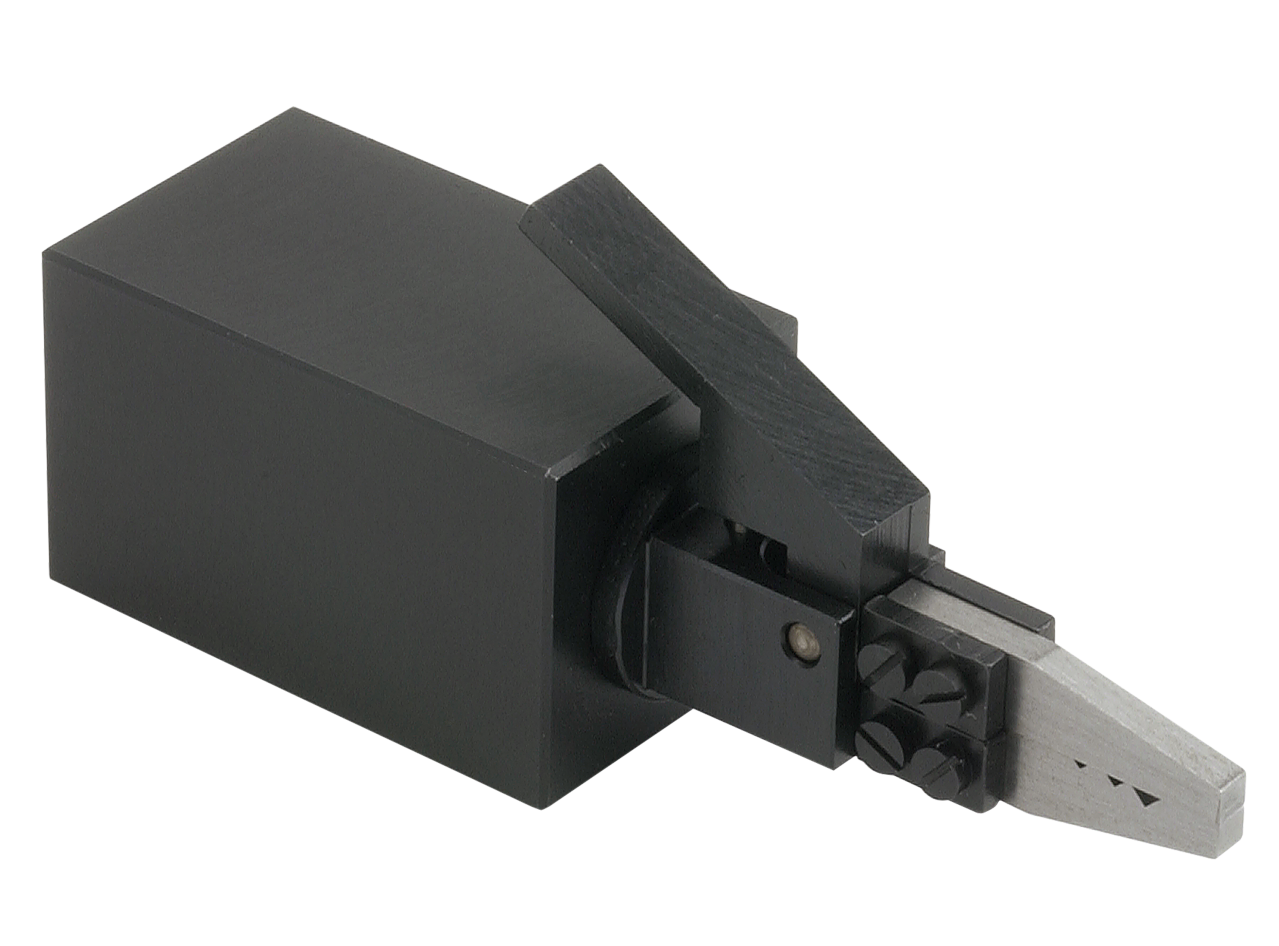

Dispositif de contrôle sur brique 18x18mm avec lamelles en acier Z2405-001
monté fixe sur bloc en acier 18x18x30mm. La pièce est tenue entre les becs en acier 2mm avec encoches en V par la force du ressort
Z2405.2 Avec lamelle en acier 2mm
Z2405.3 Avec lamelle acier 1mm
Z2405.5 Avec lamelle en acier 3mm
Z2405.2 Avec lamelle acier 0.5mm

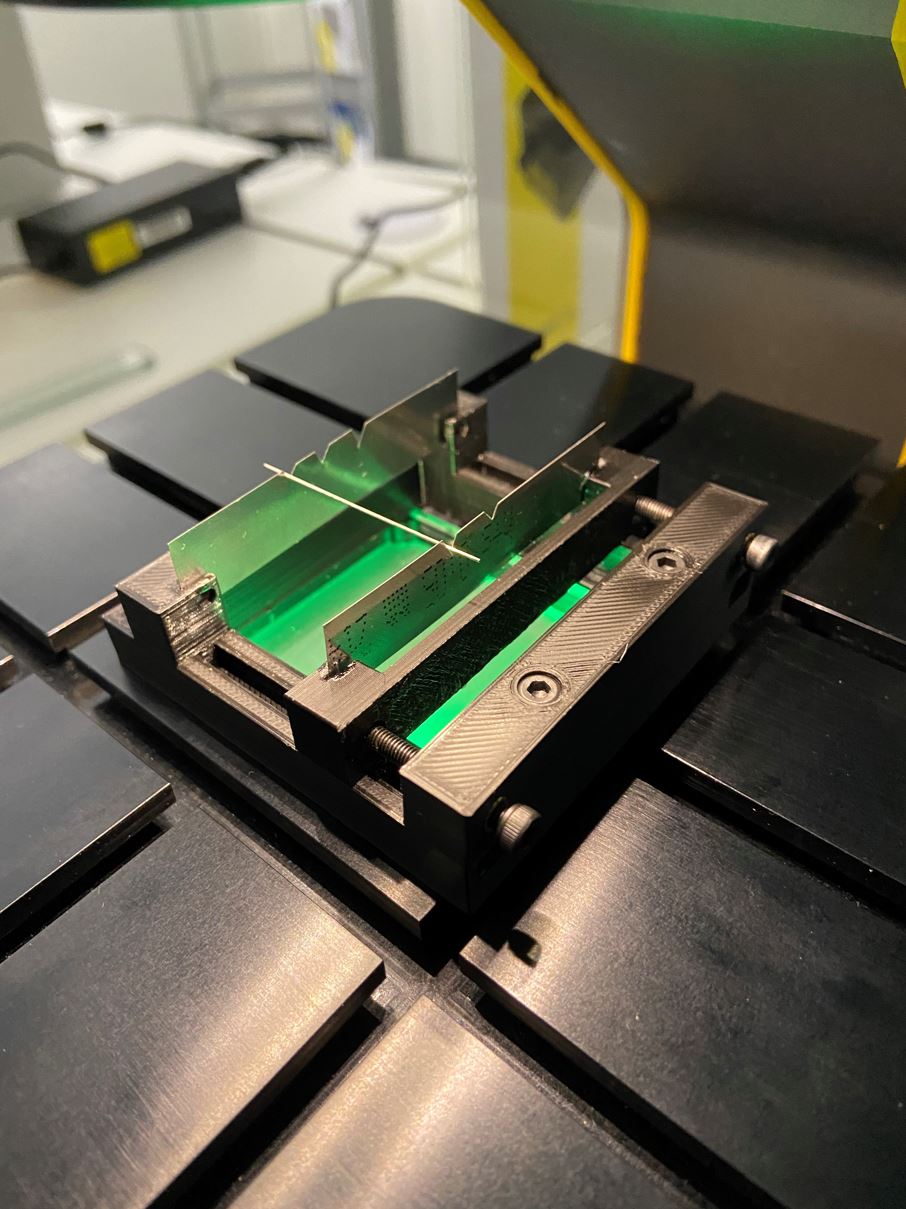

Impression 3D pour toutes sortes de supports selon les souhaits du client
Isoma est équipée des imprimantes 3D les plus modernes et fabrique ses propres pièces. Vous avez besoin d’un posage spécial ? Contactez-nous

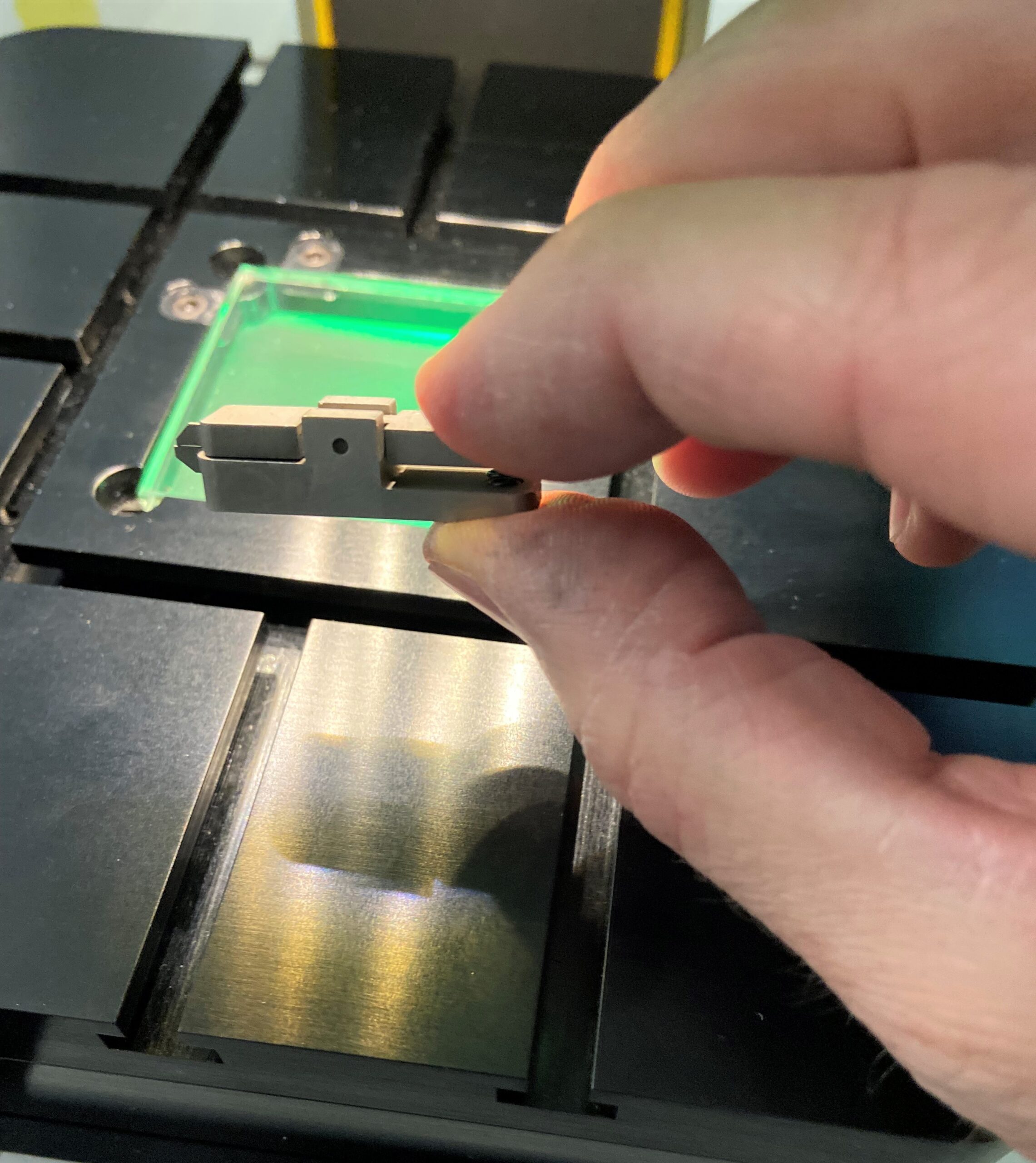

Moyen de serrage de précision pour les micro-pièces planes
PAS DE BASCULEMENT !
Centre de serrage isostatique de précision pour petites pièces planes/plates. Fabriqué par électro-érosion à fil pour une équerrage parfait, en acier inoxydable de haute résistance. Appui plat garanti grâce à la forme optimisée de la mâchoire.
Matériau 1.4112/54 HRC
Dimensions : 30x 8x8mm
Porte-pinces Pinces selon choix. monté sur plaque de base chromée avec cône de 5°, au centre une plaque en verre pour application en lumière diascopique, pour pinces Schaublin no. 78-155P6 à choix, Ø0,3mm à Ø5,0mm, rotatif sur 360° avec concentricité max. 0,005mm
Prism support, for Ø1-8mm with highest parallelism and angularity tolerance, incl. slot nut for ISOMA, fixing screw and Allen key,
material:steel, hardened and precision ground
code product: 23001-A1-B

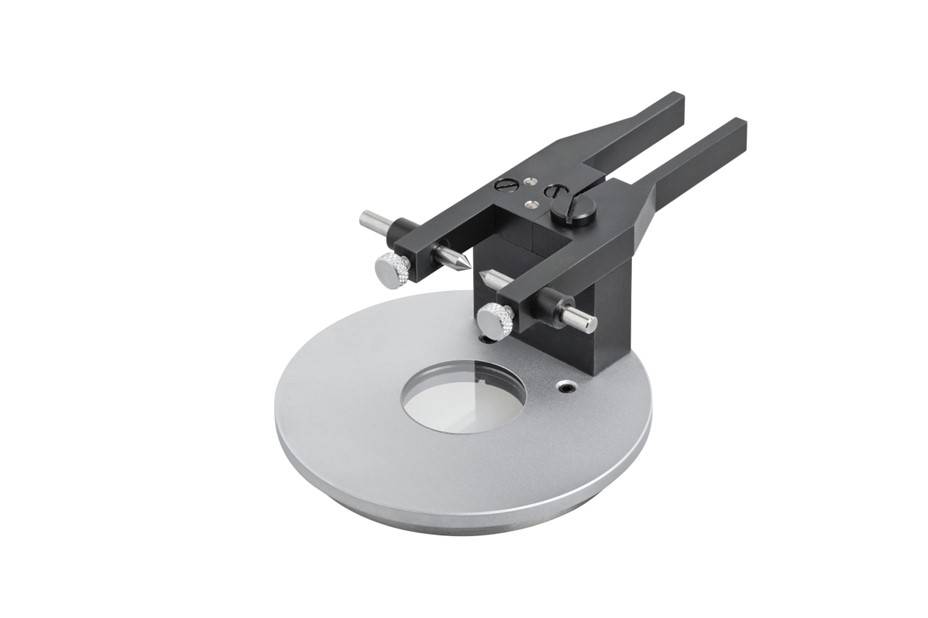

Support à pointe monté sur plaque de base chromée avec cône de 5° au centre une plaque en verre pour application en lumière diascopique, la pièce est tenue entre les pointes à 60°, distance entre pointes max. 12mm les pointes à 60° peuvent être remplacées par des pointes creuses
Options:
Pointe pour palier creux Pointe creuse D0,15×23, code de produit : Z2331-012A
Pointe pour palier creux Pointe creuse D0,25×23, code de produit : Z2331-012B
Pointe pour palier creux Pointe creuse D0,35×23, code de produit : Z2331-012C
Pointe pour palier creux Pointe creuse D0,50×23, code de produit : Z2331-012D

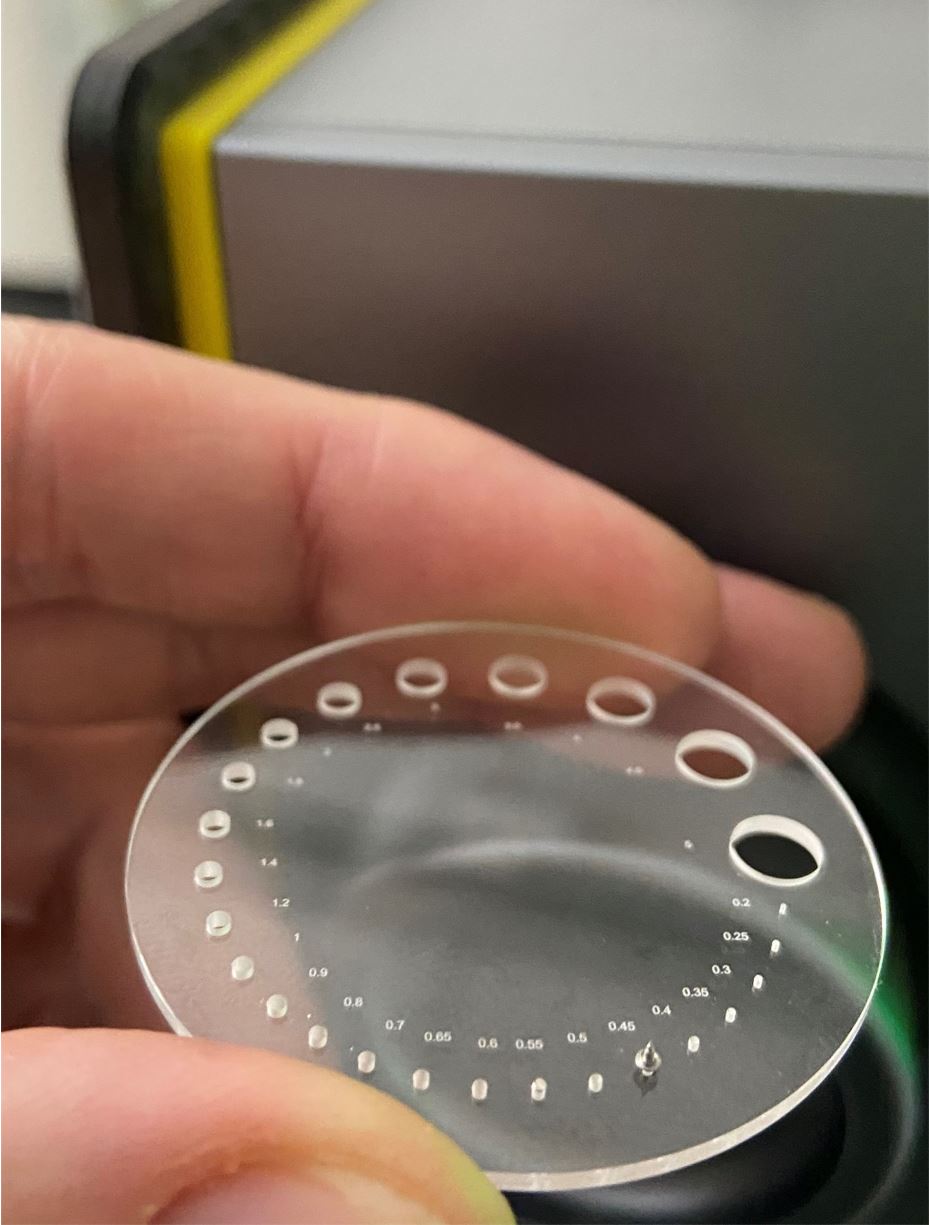

Support en saphir pour mesurer et contrôler des pièces cylindriques. Le support transparent en saphir hautement résistant permet d’utiliser la lumière transmise.
Total de 23 trous entre 0.2 et 5mm.
Diamètre 42mm, cercle de référence 32mm
Convient particulièrement pour :
11 trous marqués de 0.2mm par pas de 0.05mm jusqu’à 0.7mm.
3 Trous marqués de 0.8mm par pas de 0.10mm jusqu’à 1.0mm.
5 Trous marqués de 1.0mm par pas de 0.20mm jusqu’à 2.0mm.
6 Trous marqués de 2.0mm par pas de 0.50mm jusqu’à 5.0mm.

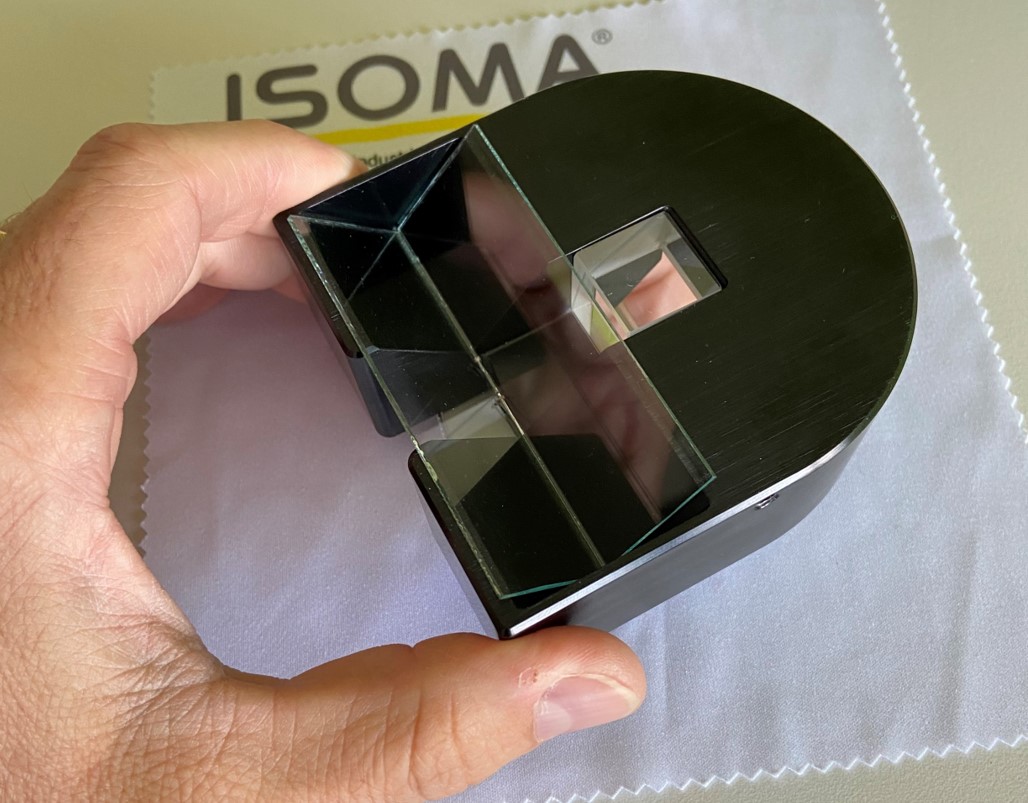

Support en V en verre 360° pour pièces tournées
Support pour pièces tournées de différents diamètres, avec vue verticale garantie.
Le support Isoma avec une exécution optique précise est conçu pour garantir un alignement optique et par rapport aux axes de mesure sur tous les microscopes. Grâce à l’utilisation sur la platine chromée avec cône de 5° et 360° , un alignement optimal est très facile à réaliser.
La prise de vue de l’objet est réalisée par deux lamelles de verre (microscopie standard, pas de pièces de rechange spéciales), pour une utilisation en lumière transmise et en lumière de surface.
Compatible avec les LED ISOMA, lumière de surface homogène (code de produit : DK) et lumière spot (code de produit : DI) pour la diascopie (non incluse).
code produit: FE- optimal-V-support

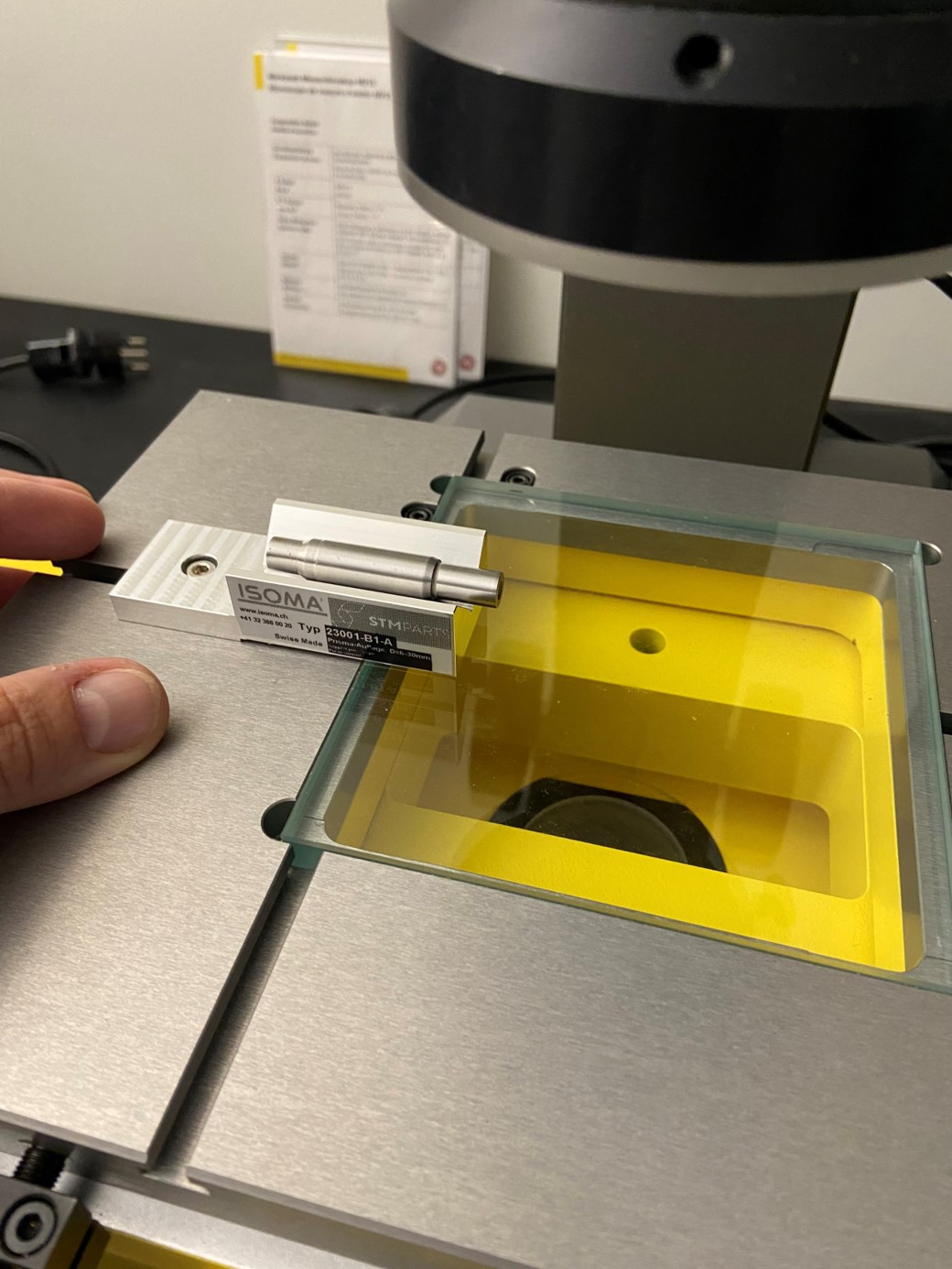

Support de prisme, pour Ø1-8mm, y compris coulisseau pour ISOMA, vis de fixation et clé,
matériau : aluminium
code produit: 23001-B1-A
Support de prisme, pour Ø6-30mm, y compris coulisseau pour ISOMA, vis de fixation et clé,
matériau : aluminium
code produit: 23001-B1-A
Support prismatique, pour Ø6-30mm avec tolérance maximale de parallélisme et d’angularité, y compris coulisseau pour ISOMA, vis de fixation et clé,
matériau:acier, trempé et finement rectifié
code produit: 23001-B1-B
Table en verre chromée avec cône de 5°, rotatif sur 360°
au centre une plaque porte-objet en verre Ø55x5mm pour application en lumière dia- et épiscopique
